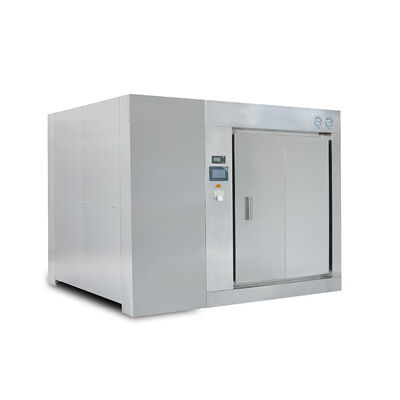

Pharmaceutique tunnel machine de développement le chauffage à chaleur tournante chaud et le four de stérilisation

Four à chaleur tournante chaud de stérilisation de tunnel de série de H-GMS-B utilisant le chauffage électrique en tant que l'énergie calorifique, l'énergie produite par les éléments de chauffe électriques, l'utilisation de la section à chaleur tournante chaude de chauffage de four de fan de l'air pur de la classe 100 à l'intérieur de la bouteille du cycle d'échange de chaleur de convection, la stérilisation requise de la bouteille le transfert de chaleur, et approvisionnement continu d'air frais, tout en éliminant d'air ou de chaleur humide saturée de chambre, afin de réaliser le séchage des articles soyez les bouteilles stérilisées.
La machine se compose des articles de bouteille de convoyeur à bande de maille d'acier inoxydable sont en cours de convoyeur à bande ; les bouteilles passent les cent chaleurs et circulations d'air d'écoulement laminaire, afin de réaliser l'effet de séchage de stérilisation. Basse température à l'intérieur de la bouteille après le réchauffage à la stérilisation de refroidissement du feu vif, bouteille stérilisée pour compléter le processus entier. Parmi elles, la section de stérilisation par la chaleur de l'air, quand l'air chaud à hautes températures par le filtre de fan épuré par la forme de fort vent un cycle, ainsi la purification de la bouteille dans la purification de cent circulations d'air chaud sous la pression de vent du séchage rapide et uniforme et de la stérilisation, il doit bloquer l'entrée d'air d'extérieur, teneur en eau d'air chaud et humide par le port d'échappement de l'avion. Parmi eux, la section de chauffage de l'air dans le four est cycle de chauffage. Les points intégrés de mesure de la température de four, la température exigée de sous-ensemble et ajustent automatiquement le contrôle.

affichage à cristaux liquides 1.Adopt et écran tactile (pinte) et contrôle programmable du contrôleur de logique (PLC).
machine 2.Heating, course et d'autres paramètres de processus réglés par le contrôle précis de contrôleur programmable de logique
le volume de l'air de l'inverseur 3.Machine peut être placé pour balance automatique. Si la porte de pièce était grande ouverte, les changements de pression, dans la fan, ventilateur d'extraction automatiquement ajuster la fréquence pour faire pression sur, si ne peut pas encore maintenir l'équilibre de pression, soupape d'échappement se sont fermés pour empêcher en dehors de l'intrusion d'air.
4.With l'affichage de paramètre, affichage segmenté, disques d'impression d'ordinateur automatique et alarme de défaut et d'autres fonctions
le segment 5,100 le système de l'écoulement laminaire, 100 et protéger la section de refroidissement sont écoulement laminaire de la section 100 de stérilisation par la chaleur. Pour empêcher l'air extérieur dans l'équipement, assurez la salle de travail de garder la stérilisation de 100 états.
le réseau de transmission de corps du pignon 6.Adopt, éliminant la déviation est généralement facile au réseau avec des défauts. Le matériel de ceinture emploie l'acier inoxydable 316.
série 7.This de modèles YY0217.3-2005 aux standards de l'industrie pharmaceutiques, les indicateurs standard de GMP
8.Oven a équipé de sept tables de pression, séparément pour chaque section de filtre de rendement élevé, la salle avec la section de refroidissement, avec la section à hautes températures de la section de refroidissement et de cent sections à hautes températures de protection de la section de détection de pression atmosphérique.
9.Equip avec le port d'authentification de DOP sur la boîte, permettant à des clients de vérifier.
distribution de la chaleur 10.Uniform dans le four, la température de stérilisation pour assurer le ℃ du ± 5 de segment.
Le contrôle de valeur 11.FH précis, sinon atteignent la température de stérilisation et temps de stérilisation, le four s'arrêtent automatiquement, la machine court avec la traçabilité. Une fonction de stockage d'échec, le manque en résultant de courir la machine a pour sauvegarder la caractéristique automatiquement. Et disque les causes de l'échec, du temps et des exclusions.
les changements 12.Temperature pendant le processus de fabrication peuvent être enregistrés et stockés, pour faciliter regarder et sur le dossier à tout moment. Imprimez les données de deux manières : courbe multipoint d'enregistreur de la température avec la copie. Le temps d'affichage de la courbe de la température est de 30 millisecondes et contrôle précis.
13.With un système d'équilibre de pression, utilisant le contrôle et l'affichage électriques de table de pression de contact, le four peut exactement commander l'équilibre de pression des armoires.
14.Equip avec la table de pression de sept contacts électriques, commandent la pression et toutes les diverses sections d'un filtre simple de rendement élevé est équipées d'une table de différence de pression. Contrôle précis chaque pression, chaque filtre à haute pression équipé de la table de pression, filtre efficace de contrôle précis.
il est très facile remplacer et installer le four 15.Tunnel qu'un ensemble complet des filtres de rendement élevé adoptent l'installation incluse, les chacun des deux côté de bride de charnière utilisée par filtre, des filtres des deux côtés par la détection de fuite, dispositif de surveillance de fuite. Dans la région maintenez continu à l'écoulement 100 laminaire, les caractéristiques de filtre utilisant les caractéristiques de norme internationale du filtre.
les filtres de la fan 16.Hot-air de recyclage et du rendement élevé peuvent être ℃ du temperature> 400
les matériaux 17.Insulation emploient le silicate, l'épaisseur 150mm, la température de section d'isolation thermique de coquille en-dessous du ℃ 40.
fonction de fan du « devoir » 18.Has.
la ceinture du four 19.Tunnel équipe du nettoyage ultrasonique dans la ligne.
l'écran 20.Touch a trois mot de passe-protégés.

Description de fonction principale

Le mur de boîte, le mur d'assemblée plénière, le conduit et les pièces associées entrent en contact avec l'air pur sont l'acier inoxydable utilisé d'AISI316L, joints de mur avec la soudure continue, soudent poli et poli. Le coin utilisant la transition d'arc, là n'est aucun cul-de-sac et le pliage aux matériaux entaillent. Le mur de Cabinet devrait être structure polie aucune tache aveugle, facile de nettoyer et empêcher le dépôt des particules de poussière.
Le réseau adoptent le fil tressé de haute qualité d'acier inoxydable (par exemple 316L), les deux côtés de la tache à plat lisse, la même longueur. Le réseau avec l'utilisation de la sortie prennent l'initiative pour battre du tambour de l'entrave, ajoutée aux dispositifs de tension et à l'équipement de soin de pression, assurer la tension de courroie dans la zone de manoeuvre à l'intérieur et à l'extérieur de au niveau d'état, pour empêcher la bouteille inversée.
Et l'autre surface externe externe et exposée adopte 304 l'acier inoxydable, la surface externe polie.
Après avoir rempli couche d'isolation de matériel d'isolation scellée par la soudure, pour empêcher effectivement la fuite de l'isolant, pour empêcher la pollution de la bouteille, à l'intérieur de l'air et de l'environnement environnant. Le matériel d'isolation est les ions de chlore dans la fibre de verre.
