Lieu d'origine:
La Chine
Nom de marque:
LEADTOP
Certification:
ISO
Numéro de modèle:
LTQF
Contactez-nous
Objet de citation : Chaîne de production humide de chiffons (40-120pcs/pack)
Article | Désignation des marchandises | Quantité | Prix | Montant total |
1 | Chiffons LTQF-2800 humides à grande vitesse pliant la machine | 1 ensemble | $60 000 | $180 000 |
2 | Machine à emballer humide Plein-automatique des chiffons LTQP-360 (film de emballage de automatique-épissure) | 1 ensemble | $65 000 | |
3 | Applicateur Plein-automatique de couvercle de LTQL-5800B (SCARA) | 1 ensemble | $55 000 |

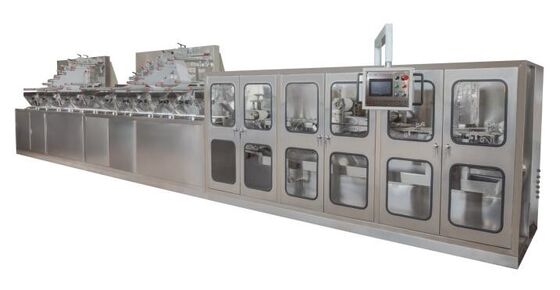

CHIFFONS LTQF-2800 HUMIDES à grande vitesse PLIANT la MACHINE
l écoulement de production : - fendant le tissu dans des ruelles - - mouillage - coupe se pliante de déroulement - pile&counting - livraison
l paramètre technique principal
type de produit de n : chiffons humides
vitesse de produit de n : 250-380 coupes/minute (3000-4500 PCs/minute)
matière première appropriée de n : l'air a étendu le papier, spunlace/tissu non-tissé à laminage à chaud
poids de n de matière première : 40-80g/㎡
manière de pliage de n : Forme de « Z » (sautez et non-bruit)
coupe de n unir :. étagères de papier d'a.double
l ruelles de B.10 ou 12 ruelles, 2 petits pains
l largeur de petit pain de matière première de C. : 900~1000mm
longueur d'u de tissu humide : 140-220mm (arrangement par l'intermédiaire d'écran tactile)
taille de n de matière première : (1000-1250) ×Ø1000 (millimètre, W×Dia)
le tissu humide de n a dévoilé la taille : × (de 140-220) (150-250) (millimètre, L×W)
taille pliée par tissu humide de n : × (de 140-220) (90-110) (millimètre, L×W)
circuit d'alimentation matériel de n : Moteur servo
système de coupe de n : Moteur de convertisseur
système d'empilage de n : Moteur servo
alimentation d'énergie de n : 380V 50HZ
puissance de n : 10KW
taille de n de machine : 10200×3300×2000 (millimètre, L×W×H)
poids de n de machine : 5000 kilogrammes
réservoir d'eau de n : 400L 2pcs
MACHINE DANS LES DÉTAILS
CONFIGURATION ÉLECTRIQUE
NON | Description | Spécifications | Quantité | Remarques |
1 | PLC | FX3GA-60MT | 1 | Mitsubishi (Japon) |
2 | Moteur servo (contrôle la distance du tissu | MR-JE-300A | 1 | Mitsubishi (Japon) |
3 | Moteur servo (recevant le tissu) | MR-JE-70A | 1 | Mitsubishi (Japon) |
4 | Moteur de réducteur de ver de turbine | 1H10 DE WPDA120- - Y100L2-4 | 1 | 3KW Nanjing Utton (Chine) |
5 | Inverseur | 4KW | 1 | ARTRICH |
6 | Écran tactile | 7inch | 1 | Wecon |
7 | Commutateur d'air | 7 | CHANGHAÏ RENMIN | |
8 | Alimentation d'énergie de changement | S-200-24 | 1 | Changhaï Mingwei |
9 | Le voyant de signalisation | 1 | CHANGHAÏ RENMIN | |
10 | Commutateur d'arrêt d'urgence | 3 | CHANGHAÏ RENMIN | |
11 | Potentiomètre | 5KΩ | 1 | |
12 | Encodeur rotatoire | Sortie par accroissement de poteau | 1 | Koyo (Japon) |
13 | Relais | Omron | 4 | Omron (Japon) |
14 | Commutateur de proximité | Autonics | 6 | Autonics (Corée) |
15 | Relais de synchronisation | CKHKC | 6 | La Chine |
16 | Contacteur | 3 | CHANGHAÏ RENMIN | |
17 | Transformateur électronique servo | 4.5KW | 1 | La Chine |
Liste de pièces LTQF-2800 disponible | |||
Non. | Article | spécifications | Quantité |
1 | Fendant la lame (haute) | 150×35×8 | 5 PCs |
2 | Fendant la lame (vers le bas) | 150×30×10 | 3 PCs |
3 | Ceinture ronde | φ5 | 2 PCs |
4 | Ceinture de rouleau de chandelle | 850×30×3 | 2 PCs |
5 | Lame de coupe (haute) | 8*29*150 | 2 PCs |
6 | Lame de coupe (vers le bas) | 10*15*150 | 2 PCs |
7 | Fermoir | 6 PCs | |
8 | Blet de convoyeur | 2220*18 | 2pcs |
9 | Blet de convoyeur | 2150 (2140*18) | 2pcs |
10 | Boîte à outils | 1 ensemble |

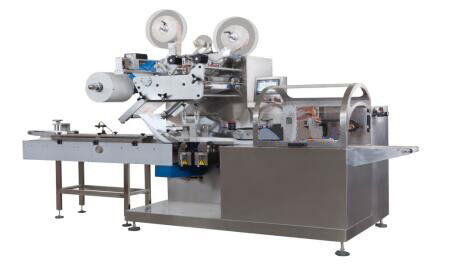

Machine à emballer humide Plein-automatique des chiffons LTQP-360 (film de emballage de automatique-épissure)
Type de production : tissu humide de bébé
Astuce : équipé de 8 unités des moteurs servo de la marque de Yaskawa
Processus de fabrication : reliez à la machine se pliante le → alimentant pour essuyer →conveying automatique au → de emballage de film d'arrangement de → de machine à emballer plaçant le cachetage de scellage central de →End de → de label de trou de fenêtre et échangeant des produits finis de sortie de → de coupe.
Paramètre de MainTechnical : (Approprié pour emballer : 40-120pcs/bag)
MACHINER EN DÉTAIL AFS :

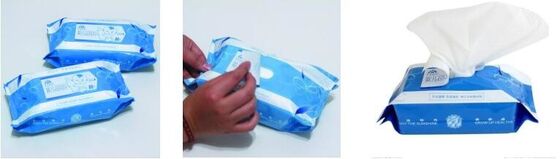

ÉCHANTILLON DE PRODUIT FINI :
Liste électrique principale de la configuration LTQP-360
(YASKAWA (Japon) ÉLECTRIQUEMENT (8 moteurs servo d'unités forment Yaskawa)
NON | Description d'article | Spécifications | Quantité (PCs) | Remarque |
1 | Contrôleur de mouvement | JEPMC-MP2300S-E | 1 | YASKAWA (JAPON) |
2 | Module prolongé | R7K4FML-6-DCA32A | 1 | YASKAWA (JAPON) |
3 | Moteur servo/unité servo | SGMJV-08ADE6S /SGDV-5R5A11A | 5 | YASKAWA (JAPON) 750w |
4 | Moteur servo/unité servo | SGMGV-13ADC61 /SGDV-120A11A | 1 | YASKAWA (JAPON) 1.3kw |
5 | Moteur servo/unité servo | SGMGV-20ADA61/SGDV-180A11A | 1 | YASKAWA (JAPON) 1.8kw |
6 | Moteur servo/unité servo | SGMGV-09ADC61/SGDV-7R6A11A | 1 | YASKAWA (JAPON) 0,85 kilowatts |
7 | Cable électrique + câble d'encodeur | JZZP-CVM09/JZSP-CVP02-05 | 1 | YASKAWA (JAPON) 850w |
8 | Cable électrique + câble d'encodeur | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | YASKAWA (JAPON) 750w |
9 | Cable électrique + câble d'encodeur | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | YASKAWA (JAPON) 1.3kw YASKAWA (JAPON) 1.8kw |
10 | Câble de communication | JEPMC-W6002-05 | 12 | |
11 | Résistance terminale | JEPMC-W6022-E | 2 | |
12 | Écran tactile | Weinview | 1 | 7 pouces |
13 | Commutateur de coupure d'air | Atterrisseur | 12 | |
14 | Disjoncteur actuel résiduel | CHINT | 1 | |
15 | Contacteur (commutateur) | SCHNEIDER | 1 | |
16 | Commutateur électrique | M&W | 1 | 350w |
17 | Relais d'état de Solod (SSR) | ANV | 6 | |
18 | Contrôleur de température | DTE10P | 1 | |
19 | Relais | OMRON | 4 |
Liste de pièces LTQP-360 disponible | |||
Article | Nom | Spécifications | Quantité, PCs |
1 | coupeur de poinçon | norme 40mm×20mm | 1 |
2 | Roue de chauffage de scellage longitudinale | 4 | |
3 | caloduc de scellage horizaontal | 4 | |
4 | ceinture de rouleau de chandelle | 2 | |
5 | thermocouple | 2 | |
6 | ceinture de poussée matérielle | 5 | |
7 | lame de coupure de scellage horizaontal | 1 | |
8 | Boîte à outils | 1set |

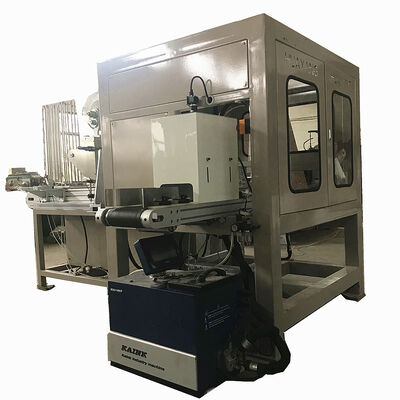

Applicateur Plein-automatique de couvercle de LTQL-5800B (SCARA)
Paramètres d'I. Technical
Vitesse | 45-60 PCs/minute (par exemple longueur de film à 250mm) | ||
Maxi. Longueur de emballage de film | 300 millimètres (la longueur de film affectera la vitesse de production réelle) | ||
Dimension humide de paquet de chiffons | Longueur | Largeur | Taille |
300mm | 45-120mm | 10-80mm | |
Accuarcy | ±1.2 millimètre | ||
La tension exigent | 3 phases, AC380V 50/60 hertz | ||
Puissance | 7,5 KILOWATTS | ||
Pression atmosphérique | 0.4 - 0.6MPa, ³ /hr de 1,0 m | ||
Dimension | L 2000 * W 2650 * H 1650 millimètres | ||
Poids | 1200 kilogrammes |
II. description
1. Adoptant le corps du SCARA du delta très utilisé dans les produits 3C électroniques, le corps de SCARA a la vitesse, la précision, les linéarités et le verticality supérieurs, qui peut rapidement et exactement accomplir les fonctionnements des couvercles de saisie, couvercles de revêtement et des couvercles d'empâtage sur le paquet humide de chiffons.
2. Système d'E-vision : Utilisant le système d'E-vision du DMV2000 du delta, une nouvelle génération d'interface humanisée d'opération, établir rapidement un système d'inspection E-visuel, utilisant une caméra de haut niveau d'interface de CameraLINK pour réaliser l'arithmétique ultra-rapide traitant, connexion intégrée de communication de PLC pour échanger automatiquement des données. L'interface d'affichage et d'opération en mode d'opération peut être adaptée aux besoins du client, et simplifie pour l'opération et maintient.
3. Écran tactile : Toutes les commandes principales par l'intermédiaire d'écran tactile de the7-inch, comme placer la position du couvercle saisissant, position de revêtement d'arrangement, la voie de la colle pulvérisant (pointe comme le type rectangulaire, de piste, le type d'ellipse), et toute autre compensation de paramètres, toutes peuvent être peuvent être settable ou modification par l'écran tactile.
4. Source lumineuse de vision : Elle adopte la source lumineuse industrielle de LED, qui est plus durable que la source lumineuse civile, prolonge le temps de délabrement, et la source lumineuse pas le stroboflash, qui améliore l'exactitude de la photographie.
5. Affichage : Il adopte l'affichage industriel de 15 pouces, qui est plus approprié pour l'usage d'atelier.
III. configuration électrique principale
NON. | Article | Spéc. et modèle | Quantité | Marque |
1 | CORPS DE SCARA | DRS40L3SS1BN002 (a inclus CVT) | 1 | DELTA |
2 | Contrôleur #1 | DMV2000-CL2-HS | 1 | DELTA |
3 | Caméra | DMV-CM4MCCL | 1 | DELTA |
4 | Objectif de caméra | DMV-LN16M06 | 1 | DELTA |
5 | Câbles | DMV-CAF03CL | 1 | DELTA |
6 | Système servo | B2-750W | 3 | DELTA |
7 | Contrôleur #2 | DVP32ES200T | 1 | DELTA |
8 | Écran tactile | DOPB07E411 | 1 | DELTA |
9 | dispositif de Chaud-fonte | 1 | HS |
